¿Qué es un Diodo?

Un diodo es un dispositivo semiconductor que permite el paso de la corriente eléctrica en un solo sentido, funcionando como un interruptor unidireccional. Su principal aplicación es la rectificación, es decir, la conversión de corriente alterna (CA) en corriente continua (CC) pulsante.

Estos componentes se clasifican según su tipo, voltaje de operación y capacidad de corriente. Cada diodo cuenta con una polaridad definida por dos terminales: el ánodo (positivo) y el cátodo (negativo). La conducción ocurre cuando se aplica una tensión adecuada al ánodo respecto al cátodo; en caso contrario, el flujo de corriente se bloquea.

Los diodos están disponibles en varias configuraciones. Desde la izquierda: estuche metálico, soporte de montaje, estuche de plástico con correa, estuche de plástico con bisel, estuche de cristal.

Cuando un diodo permite un flujo de corriente, tiene polarización directa. Cuando un diodo tiene polarización inversa, actúa como un aislante y no permite que fluya la corriente.

🔊Extraño pero cierto: la flecha del símbolo del diodo apunta en sentido opuesto al sentido del flujo de electrones.

🚀Razón: los ingenieros concibieron que el símbolo y sus esquemas muestran la corriente que fluye desde el lado positivo (+) de la fuente de voltaje hacia el lado negativo (-).

Es la misma convención que se utiliza para los símbolos de semiconductores que incluyen flechas; la flecha apunta en la dirección permitida del flujo "convencional" y contra la dirección permitida del flujo de electrones.

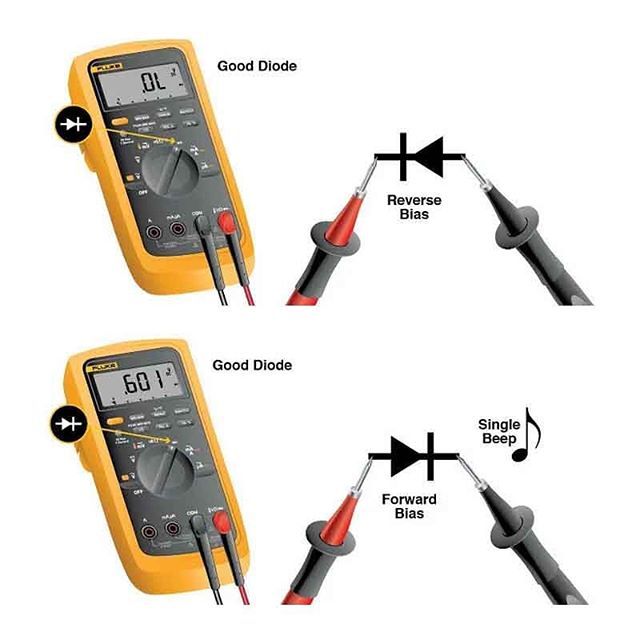

✅El modo de prueba de diodos de un multímetro digital produce un pequeño voltaje entre las puntas de prueba suficiente para aplicar polarización directa a la juntura de un diodo. La caída de tensión normal es de 0.5 V a 0.8 V. La resistencia de un diodo en buen estado con polarización directa debe variar de 1000 ohmios a 10 ohmios. Cuando se aplica polarización inversa, la pantalla de un DMM muestra OL (que indica resistencia muy alta).

Se asignan capacidades de corriente a los diodos. Si se supera la capacidad y el diodo falla, puede producirse un cortocircuito y a) permitir que la corriente fluya en ambos sentidos o b) interrumpir el flujo de corriente en los dos sentidos.
