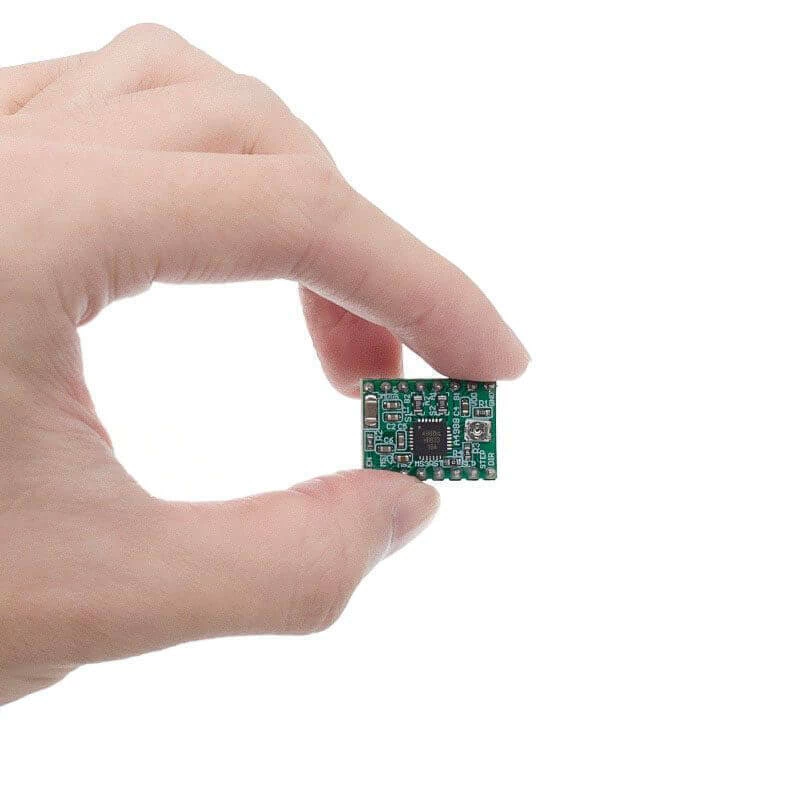

El A4988 driver para motor a pasos es un pequeño módulo que permiten controlar motores paso a paso, está basado en el chip A4988 de Allegro, el cual soporta microsteping para motores bipolares. Puede proporcionar hasta 2A y opera desde 8 a 35V. El A4988 driver para motor a pasos es utilizado con tarjetas de control como Cnc Shield para crear tu propio CNC o en tarjetas RAMPS 1.4 para impresoras 3D. De igual forma lo puedes utilizar independiente para realizar tus propios mecanismos para tener movimiento, desplazamiento o en proyectos de mecatrónica o robótica.
Este driver incluye disipador el cual se recomienda utilizar para controlar motores a pasos que requieran corrientes mayores a 1A.
ESPECIFICACIONES Y CARACTERISTICAS
- Voltaje de operación: Min. 8V hasta Max.35V
- Voltaje de control lógico: Compatible Min. 3.3V o Max. 5V DC
- Corriente Max. por bobina: 2A
- Resolución de pasos: Completo, 1/2, 1/4, 1/8 y 1/16

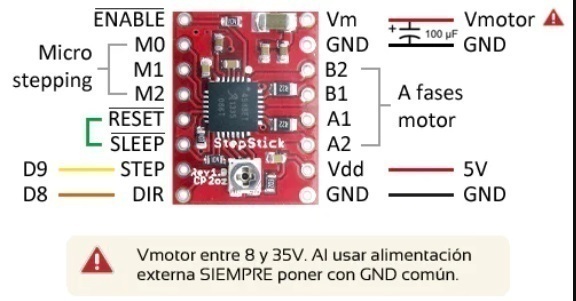

- Interfaz de comunicación: 2 Pines – STEP y DIRECTION
- Protección contra la corriente cruzada
- Circuito de apagado térmico
- Protección contra fallas de tierra
- Protección de cortocircuito de carga
- Potenciómetro de ajuste de corriente. De acuerdo al motor a pasos a utilizar consulta sus especificaciones de corriente, para ajustar el módulo con la corriente de operación que necesita el motor.
