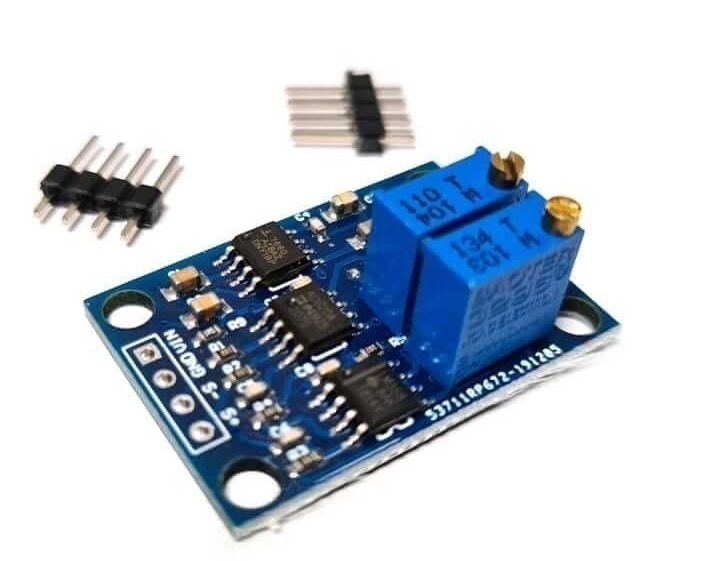

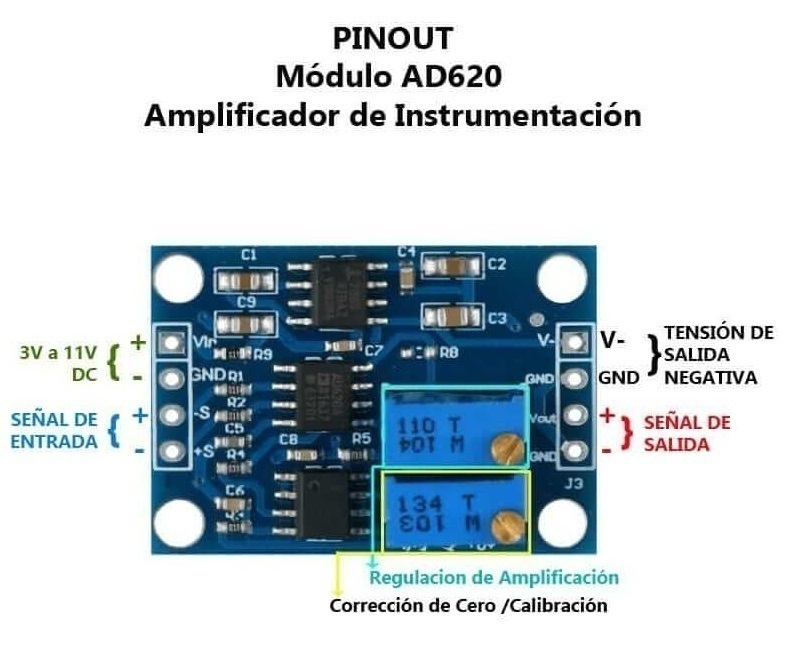

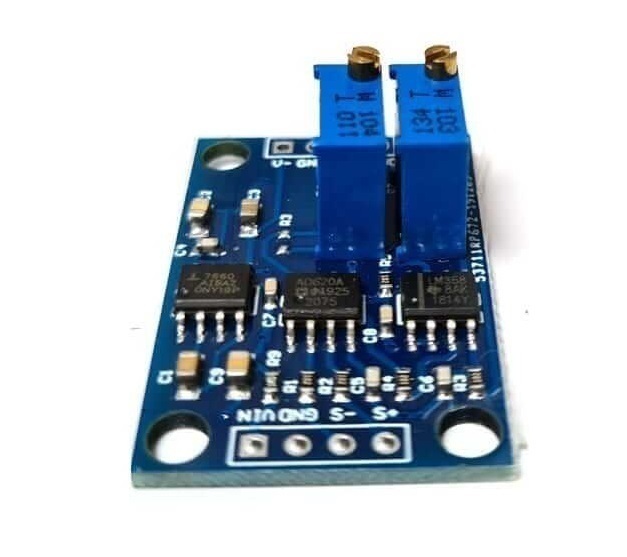

Modulo AD620 Amplificador de Instrumentación. INFORMACIÓN Módulo AD620 Amplificador de Instrumentación esta diseñado para amplificación de señales de microvoltios/milivoltios con rango de ganancia ajustable entre 1.5-1000. Está equipado con chip amplificador AD620 y admite ajuste de punto nulo, salida de voltaje negativo y funciones de filtrado de ruido que garantizan una señal de baja distorsión pero alta frecuencia perfecta para amplificación de señales pequeñas. Este módulo es de fácil utilización ya que podrás conectarlo rápidamente a un microcontrolador y placas de desarrollo como Arduino, de igual manera contamos con circuito AD620 DIP-8 por si estas creado tu propia placa PCB o estas montado tu circuito en un protoboard. ESPECIFICACIONES Y CARACTERÍSTICAS Chip principal: AD620 Voltaje de operación : 3V ~ 12V DC Señal de Voltaje en la entrada (Vin): 100 uV ~ 300 mV Rango de la Señal de Salida: ± (Vin – 2V) Rango de Salida Máxima: ± 10V Tensión de compensación: 50 μV Rechazo del modo común: 100 dB Rango de Amplificación Ajustable: 1.5 ~ 1000 Cero Ajustable mediante Trimmer Desviación de tensión Offset Máximo: 0,6 μV / °C Dimensiones: 32.3 mm x 22.2 mm x 13.8 mm
