Descripción

Shield para Carga de Baterías 18650

Para cargar 4 baterías en paralelo; tiene 5 salidas de voltaje de 3.3 V así como otras 5 de 5 VDC.

Este módulo incluye un puerto USB de tipo A hembra que funciona como salida de voltaje de 5V DC y un conector micro USB tipo hembra como entrada para alimentar las baterías.

Estos módulos son ideales para tener una fuente de alimentación portátil para diferentes proyectos electrónicos. Ya sea proyectos con ESP32, Arduino, Raspberry Pi, entre otros que trabajen con 5V o 3.3V DC. También son ideales para hacer tu propia power bank.

*Nota: Tener cuidado al ingresar las baterías 18650 al los Shields ya que si conectas las baterías invertidas se dañará el circuito de carga, verifica la polaridad de la batería con un multímetro y después insértala como indica la polaridad del Shield.



Especificaiones y Características

  • Modelo: 18650 Shield V9

  • Color de PCB: Negro (Puede variar)

  • Ranuras para baterías: 4 baterías 18650 en paralelo

  • Voltaje de entrada:

    • Puerto Micro USB: 5V

    • USB tipo C: 5V

  • Voltaje de salida:

    • USB tipo A: 5V

    • 5 pines: 3.3V

    • 5 pines: 5V

  • Corriente de carga Micro USB: 600mA – 800mA

  • Corriente de salida (Dependiendo de la corriente de la batería):

    • Recomendado USB tipo A: 250mA

    • Máximo pines 5V: 4A (Puede haber caída de voltaje)

    • Recomendado pines 5V: 1.5A


      Máximo pines 3V: 1A

  • Incorpora interruptor y botón para control de la salida USB y pines

  • Indicadores LED (Porcentaje de la carga total):

    • D5: 25%, D6: 50%, D7: 75% y D8: 100%

  • Eficiencia de conversión de hasta 95%

  • Dimensiones: 100.8 mm x 93.1 mm x 22.1 mm(LxWxH)

  • Peso: 74g



INFORMACIÓN ADICIONAL

El módulo 18650 Shield V9, también conocido como porta batería cilíndrica 18650, permite la alimentación de circuitos y la correcta carga de baterías 18650. El voltaje de entrada debe ser de 5V, con una corriente recomendada entre 600 y 800 mA.

Cuenta con un porta pilas que permite insertar las baterías de forma rápida y sencilla. Incluye pines de salida con voltajes de 3.3V y 5V, respectivamente, en los cuales puedes soldar headers tipo macho para facilitar las conexiones y alimentar otros dispositivos.

También incorpora un conector USB tipo A hembra, ideal para conectar cables USB del tipo «USB A macho a MicroUSB macho» u otros formatos compatibles. Esto facilita obtener una salida de voltaje para alimentar tarjetas de desarrollo como placas ESP32, tanto en su versión de 30 pines como en la de 38 pines. De igual forma, permite alimentar otras placas que cuenten con puertos USB.

Puede ser que si conectas tu batería y los shields no te entregan voltaje es porque entraron en modo de bloqueo, primero verifica que la batería esté conectada correctamente, que no tengas un cortocircuito o que el shield no esté quemado, si todo esta bien es posible que el shield haya entrado en este modo, solo debes poner a cargar la batería por un par de segundos y de nuevo el dispositivo volverá a operar con normalidad.



Funcionamiento del Shield 18650 V9

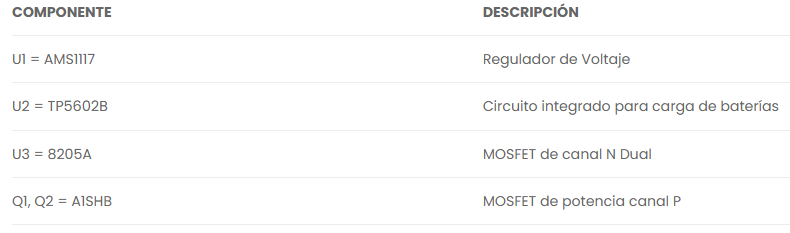

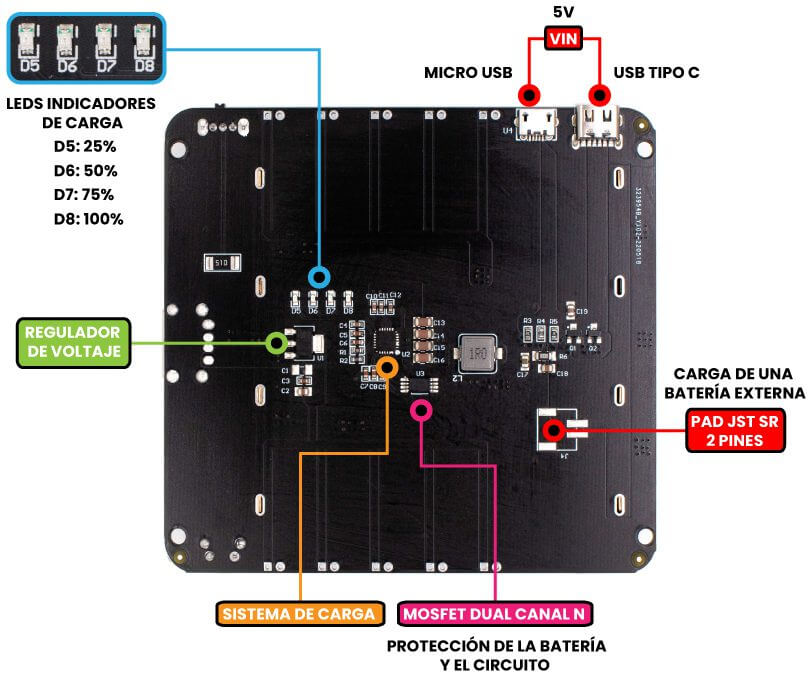

  1. Sistema: Incorpora un circuito de carga (TP5602B) con protección de batería (8205A) y un regulador de voltaje (AMS 1117) para alimentar placas electrónicas ya sea mediante los pines de voltaje de salida a 3.3V, 5V y mediante el conector USB.

  2. Funcionamiento: Para cargar la batería debes conectarla CON LA POLARIDAD CORRECTA ya que si no, puedes dañar el shield. En este modulo, si lo alimentas sin baterías conectadas al módulo, los Leds D5 y D6 permanecerán encendidos y D7 y D8 estarán parpadeando. Al conectar baterías los Leds indicarán el porcentaje de carga, por ejemplo: Si tiene menos del 25% de su carga total, el Led D5 estará parpadeando hasta que se complete ese 25%, una vez pasando del 25% el Led D5 permanecerá encendido y el siguiente Led D6 (50%) comenzara a parpadear, de la misma manera ocurrirá con los siguientes Leds hasta que se complete el 100% de la carga, cuando se complete, todos los Leds quedarán encendidos. Si se conecta más de una batería, el porcentaje de carga que indicarán los Leds será el promedio de la carga de todas las baterías.

  3. Alimentación a circuitos externos: Para alimentar circuitos, solo basta con conectar tu circuito a las salidas de voltaje, el shield tiene 2 modos de operación que se activan con el switch que tiene:

  • Normal: El shield encenderá y después de aproximadamente 5 segundos se apagará.

  • Hold: El shield permanecerá encendido.



Una vez seleccionado el modo de funcionamiento solo hay que oprimir el push button para encender el shield. Al contrario que la versión V8, este shield no necesita tener una carga conectada para que permanezca encendido. Esta versión también cuenta con un pad para que pueda soldar un conector JST de dos pines para poder cargar externamente una batería LiPo.

Notas:

  • La serigrafía de la PCB puede indicar otros valores de voltaje

  • El calentamiento en el MOSFET de canal N Dual es normal, para evitar el calentamiento te recomendamos usar un disipador.
