Descripción

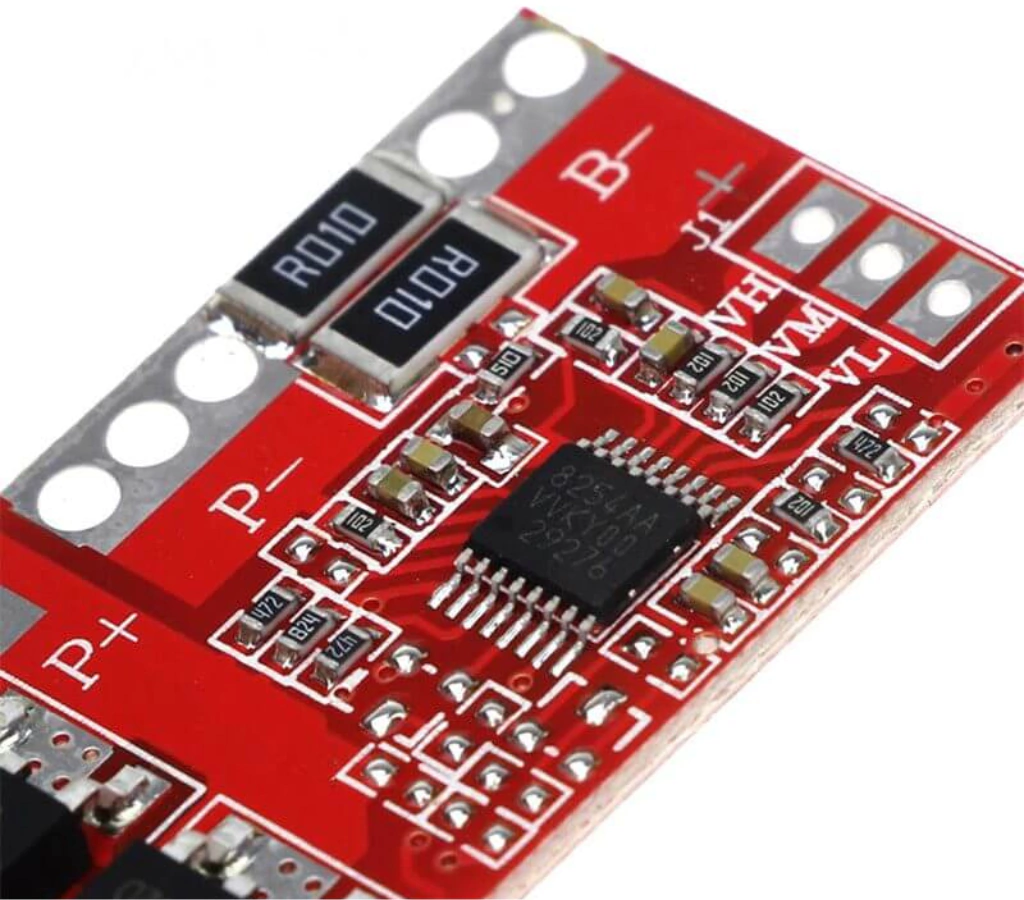

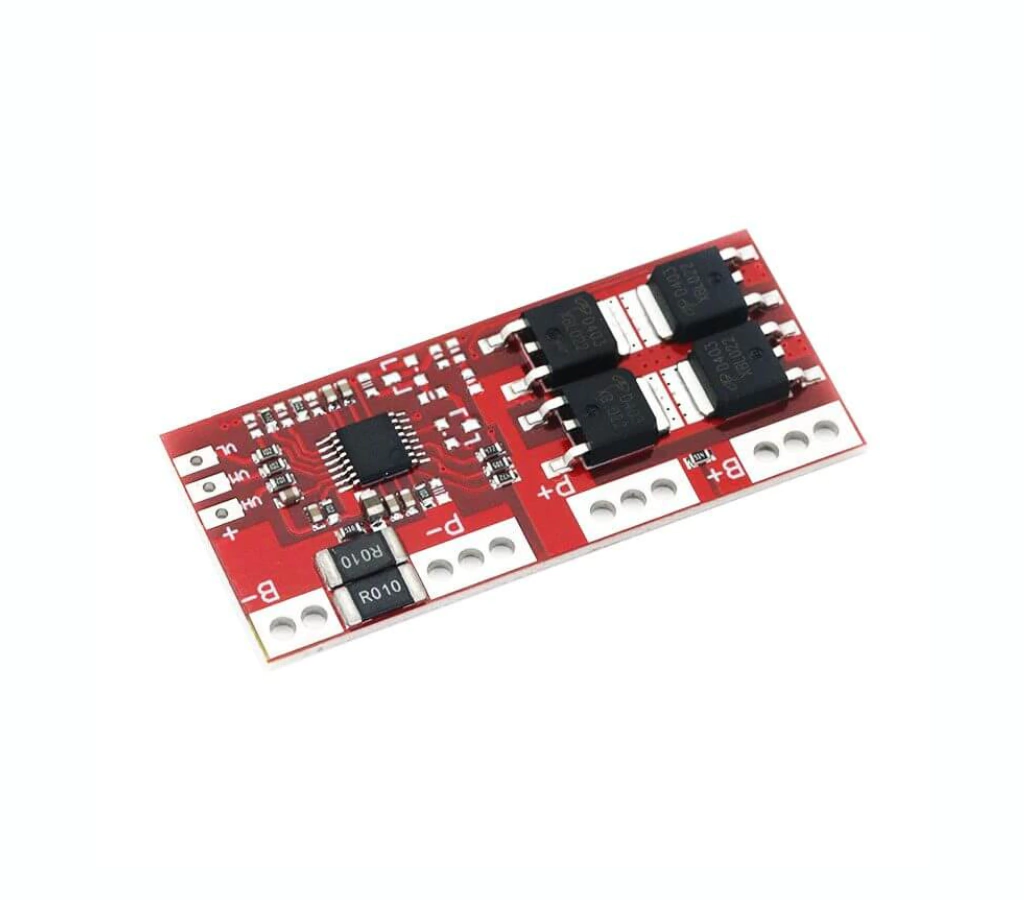

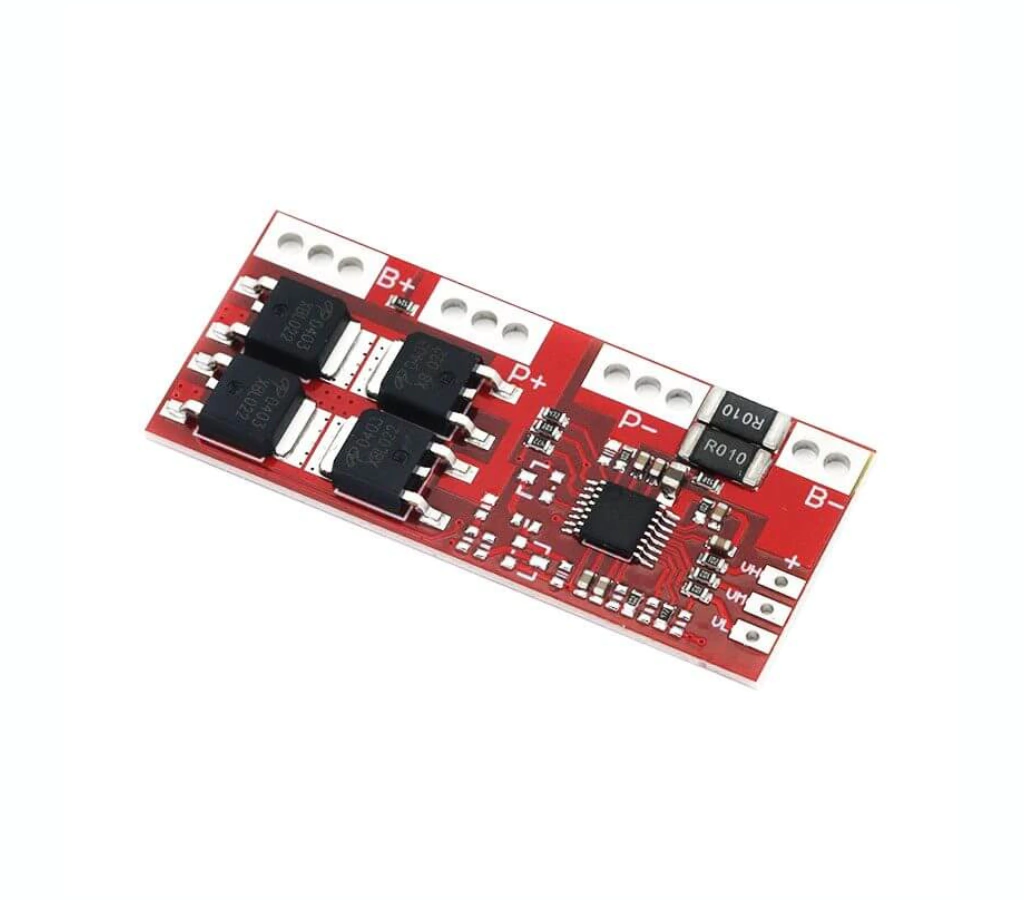

El Balanceador Carga de Baterías BMS (Battery Management System) es un dispositivo que carga 4 baterías Li-ion en serie (3.7V), tolerando una corriente de 15A (con disipador) y 10A (sin disipador) y una máxima corriente de 30A. Funciona a un voltaje nominal: 14.8 V o 16.8 V, siendo su tensión de carga 4.25 a 4.35v ±0. 05 V y tensión de descarga 2.3 V a 0.5 V.  Cuenta con protección de sobrecarga / sobre-descarga / sobre-corriente / corto circuito.

El Balanceador carga 4 baterías en serie, siendo útil en productos electrónicos que requieren 15V. Adicional protege los sistemas de una sobrecarga, sobre corriente y cortocircuitos; ya que detecta el nivel de voltaje en cada una de las baterías balanceando y emparejando las mismas.

ESPECIFICACIÓN Y CARACTERÍSTICAS

  • Modelo: YH11047A

  • Color de PCB: Puede variar.

  • Protección de corto circuito: Si, retraso de auto recuperación

  • Número de Baterías a Cargar: 4

  • Vida útil: >50,000 horas

  • Resistencia interna: menos de 300mΩ

  • Dimensiones: 50 mm x 22 mm x 3 mm

  • Peso: 3g

  • Temperatura de trabajo:-40°C ~ 85°C

  • Corriente de trabajo

    • CON DISIPADOR: 15A

    • SIN DISIPADOR: 10A

  • Corriente máxima de descarga: 30A

    • Sobre corriente: 20A – 30A

    • Corriente en reposo: <10uA

  • Voltaje de carga: 16.8V -17.5V

    • Voltaje de detección de sobrecarga: 4.25V (±0.025V)

    • De descarga de sobrecarga: 4.15V ± 0.05V

    • Voltaje de descarga: 2.50V  (±0.08V)

    • Voltaje de descarga de sobre descarga: 3.00 ± 0.1V

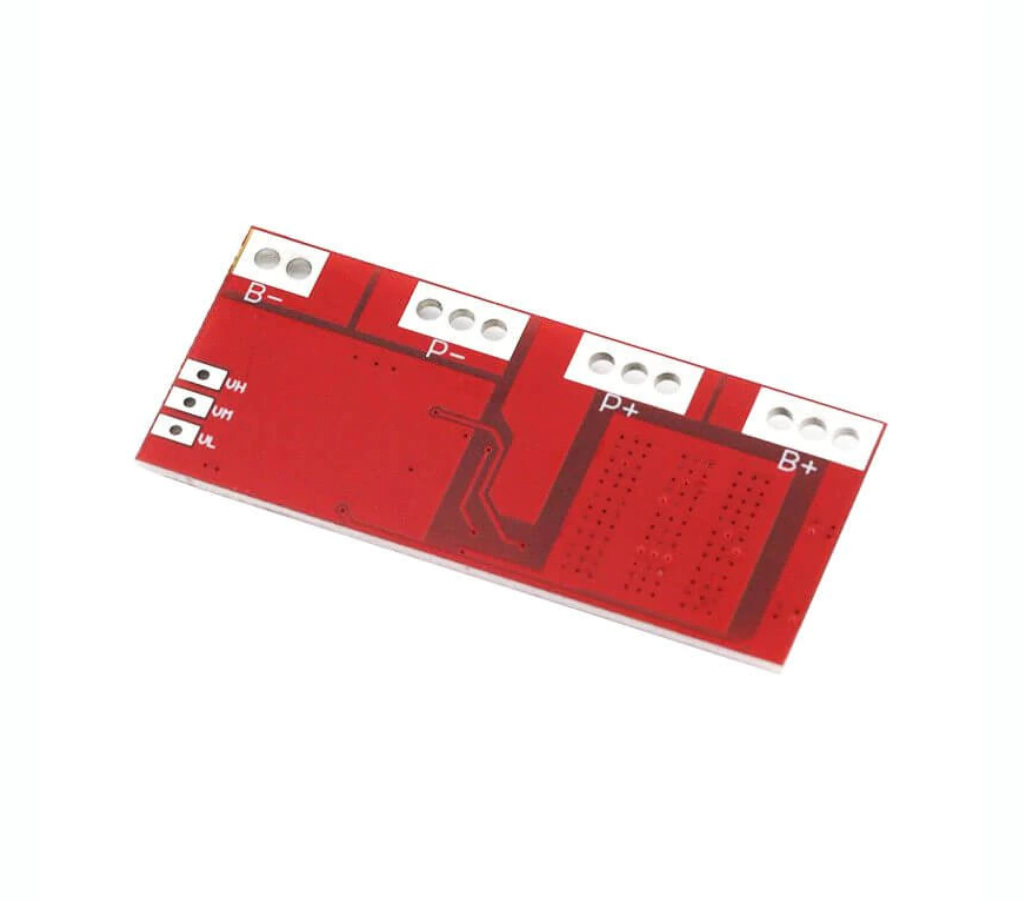

  • Pines

    • B-: 0V, Terminal Negativa

    • B+:~14.8V

    • VH:~10.2V

    • VM:~7.4V

    • VL: ~3.7V

    • P+ :Voltaje (+) de entrada / salida a carga

    • P-: Voltaje (-) de entrada / salida a carga

DOCUMENTACIÓN Y RECURSOS

Datasheet- MOSFET D403

Datasheet-  8254AA BATTERY PROTECTION



ENLACES EXTERNOS INTERESANTES

PROYECTO: RENOVAR BATERIAS DE TALADRO

Modo 3S o 4S para BMS modelo YH11047A – Video
