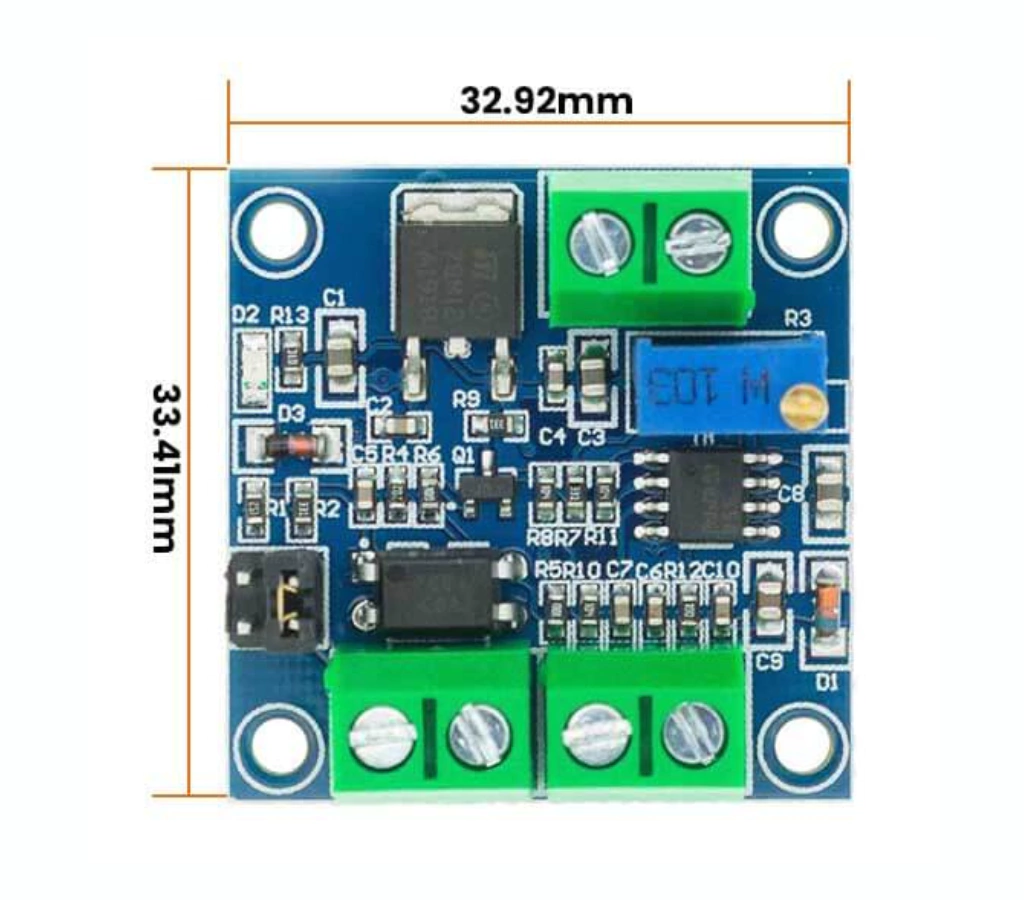

El convertidor de PWM a Voltaje Analógico es un módulo de transferencia que convierte las señales digitales PWM a señales analógicas de 0 a 10V.
Se puede utilizar como conmutación de interfaz de señal para PLC u otras placas de control industriales. El voltaje de salida se regula ajustando la relación de trabajo del PWM.
Tecnología integrada MCU
Voltaje de trabajo: 12V a 30V (> 100 mA)
Frecuencia del receptor PWM: 1 KHZ-3 KHZ
Rango de conversión: 0% -100% PWM a 0-10V
Rango de nivel de entrada de señal PWM:
Para el control por microcontrolador (5V), coloque el puente en ‘5V’
Para el control del PLC (12 V a 24 V), coloque el puente en ’24 V’
Después del encendido, sin señal de entrada, la salida es de 0V.
La primera vez que se enciende la alimentación, es mejor hacer una depuración de calibración: ingrese una señal de ciclo de trabajo del 50% a PWM y ajuste el puente a la entrada.
La frecuencia es 1KHZ-3KHZ, realice medición entre VOUT y GND con un multímetro y mostrará 5V. Ajuste el potenciómetro para asegurarse de que la salida muestre 5V hasta que lo pueda observar en el multímetro.
El voltaje de salida se puede ajustar ajustando el ciclo de trabajo de la señal PWM.
