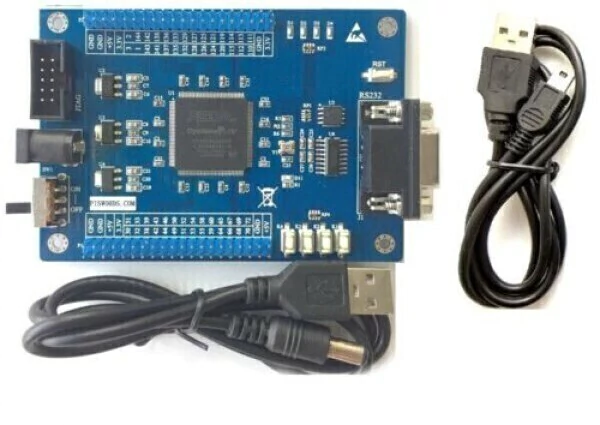

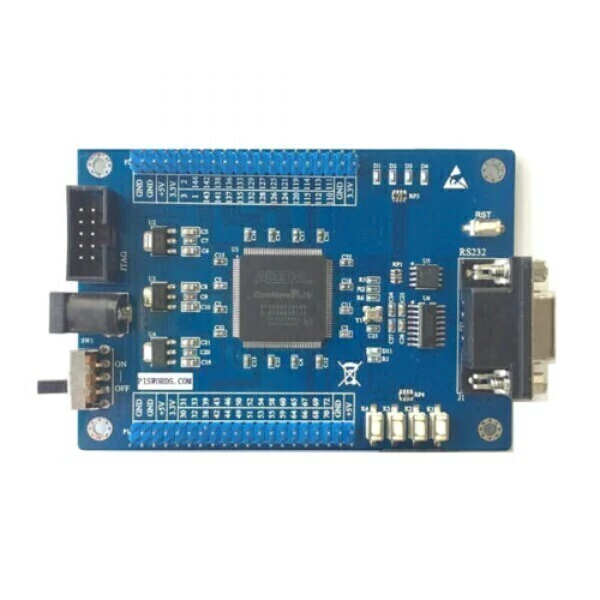

CYCLONE FPGA Altera IV EP4CE6E

Las FPGAs son dispositivos permiten describir un circuito digital usando un lenguaje específico (los dos más comunes son VHDL y Verilog). Su nombre es un acrónimo inglés que significa matriz de puertas reprogramable o Field Programmable Gate Array. Altera Cyclone IV Kit de desarrollo de FPGA GX proporciona una mejoría en su clase de entorno integral, diseño para iniciar rápidamente el desarrollo de diseños de bajo costo y FPGA de baja potencia a nivel de sistema.

Características:

Modelo: Altera Cyclone IV

Serie: EP4CE6E22C8

Chip de configuración: EPCS4S18N

Voltaje de funcionamiento: 5 VDC

Reguladores de voltaje: 1117 3.3 V / 2.5 V / 1.2 V

Reloj: 50MHz

Soporte de memoria: SDRAM 256M

Puerto: RS232

Conector: JTAG

Rango de temperatura: -10 a 65 °C

Tamaño: 76 x 50 mm

Información técnica: DATASHEET

                                       ESQUEMA
