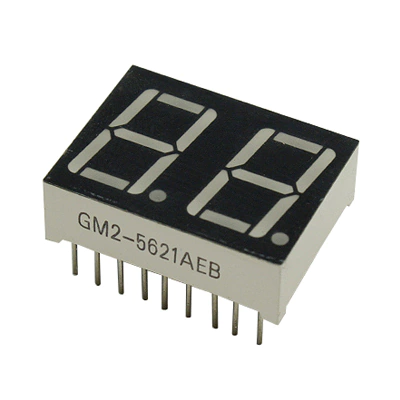

El display de 7 segmentos es un dispositivo opto-electrónico que sirve para visualizar numeros del 0 la 9, está compuesto por siete leds principales y uno extra para representar un punto decimal.
Es llamado de ánodo común porque todos los leds comparten el ánodo o la terminal positiva. Cuenta con 10 terminales
CATACTERÍSTICAS
Color de leds: Naranja
Color de la caratula: Negro
Color del segmento (apagado): Blanco
Tensión y corriente directa de cada segmento: 2V a 10mA
Corriente máxima: 30mA
El objetivo de estos displays es visualizar un dígito del 0 al 9 o algún otro símbolo que se pueda visualizar con estos siete segmentos, para una correcta visualización se pueden utilizar interruptores, decodificadores BCD o tarjetas programables como Arduino. Algunos ejemplos en los que se utilizan estos display son:
Relojes, temporizadores, contadores, marcadores, termómetros.
Ejemplos de las formas de visualización con arduino
