NFORMACIÓN

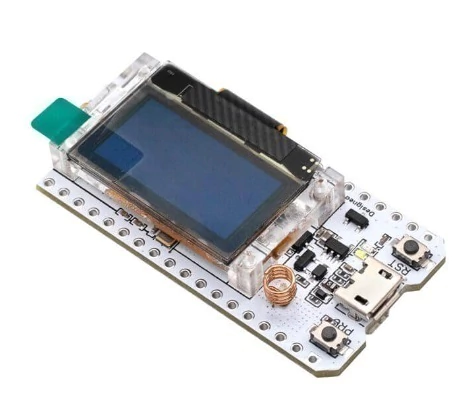

SX1276 ESP32 LoRa es una tarjeta de desarrollo basada en el microcontrolador ESP32 de doble núcleo, 240 MHz, 600 DMIPS con conectividad a WiFi, Bluetooth (BLE) y LoRa (868 ∼ 915 MHz). A demás podrás desplegar información mediante la pantalla OLED que integra, también posee una interfaz de carga para batería de LiPo y USB a Serial CP2102 para establecer comunicación y programación con Arduino IDE.
La tarjeta de desarrollo SX1278 ESP32 LoRa 915 MHz es una completa herramienta para proyectos de IoT. Es la mejor opción para ciudades inteligentes, granjas inteligentes, hogares inteligentes y fabricantes de IoT.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo: WiFi LoRa 32 V2
- Marca: Heltec
- Voltaje de alimentación MicroUsb: 5V ≥ 500mA
- Conector IPX / IPEX para antena SMA
- Chip´s
- ESP: ESP32-D0WDQ6
- Lora: SX1276 868 – 915 MHz
- USB a Serial: CP2102
- Display: OLED I2C 0.96″
- Botones: Reset / Prog
- Conector para batería
- Conector Tipo U.FL para antena
- Peso: 9g
- Dimensiones: 50.2mm 25.2mm x 9.74mm
LoRa:
- Chip: SX1276
- Frecuencia de funcionamiento: 868 – 915 MHzMhz
- Distancia de comunicación (Campo abierto): 2.8Km
- Capacidad de computación: 600DMIPS
- Potencia de transmisión: + 20dBm
ESP32
- Chip: ESP32-D0WDQ6
- CPU: Dual core Tensilica LX6 (32 bit)
- Frecuencia de Reloj: 240MHz
- WiFi:
- Protocolo: 802.11 b / g / n (802.11n, velocidad de hasta 150 Mbps) Polimerización A-MPDU y A-MSDU, admite intervalo de protección de 0,4 μS
- Rango de frecuencia: 2.4 GHz ~ 2.5 GHz
- Bluetooth:
- Protocolo: Cumple con el estándar bluetooth V4.2 BR / EDR y BLE
Interfaz de carga y descarga de batería de litio:
- Conector de batería: Molex 53261-0271 1.25 mm pitch
Pantalla
- Display OLED
- Tamaño: 0.96 pulgadas
- Resolución:128×64 píxeles
- Controlador: SSD1306 dirección I2C 0x3C

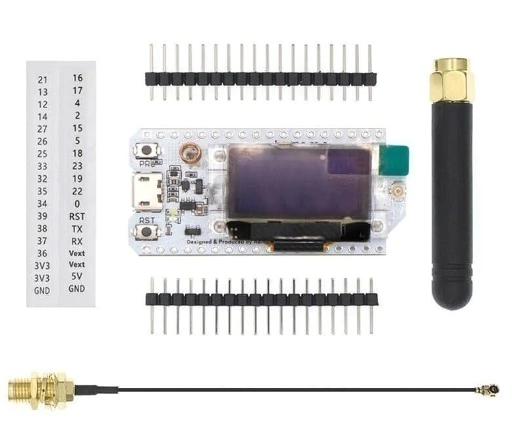

Incluye:
- 2 x Tiras Header macho
- 1 x Antena RF 915 MHz
- Etiquetas de pinout
ESQUEMATICO
LIBRERIAS
LIBRERIAS 2
HOJA TECNICA DEL ESP-32
