Descripción

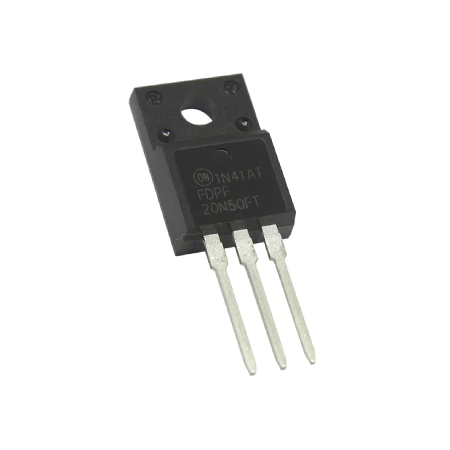

TRANSISTOR MOSFET CANAL-N 500V 20A

El FDPF20N50FT es un transistor MOSFET N-Channel de alta potencia, diseñado para aplicaciones de conmutación de alta eficiencia. Utiliza la tecnología UniFET™ de ON Semiconductor, que combina las ventajas de la tecnología planar stripe y DMOS para ofrecer una baja resistencia en estado de conducción y un rendimiento superior en conmutación. Este dispositivo es adecuado para aplicaciones como corrección del factor de potencia (PFC), fuentes de alimentación de paneles planos (FPD), fuentes de alimentación ATX y balastos electrónicos para lámparas.

Especificaciones Técnicas

  • Voltaje de ruptura Drain-Source (Vds): 500 V

  • Corriente continua de drenaje (Id) a 25 °C: 20 A

  • Resistencia en estado de conducción (Rds(on)): 260 mΩ a Vgs = 10 V y Id = 10 A

  • Voltaje de umbral de puerta a fuente (Vgs(th)): 3 V (máx.)

  • Carga de puerta (Qg): 65 nC

  • Capacitancia de entrada (Ciss): 3390 pF a Vds = 25 V

  • Voltaje máximo de puerta a fuente (Vgs): ±30 V

  • Tiempo de subida (Rise Time): 120 ns

  • Tiempo de bajada (Fall Time): 60 ns

  • Potencia máxima de disipación (Pd): 38.5 W a Tc = 25 °C

  • Temperatura de operación: -55 °C a +150 °C

  • Tipo de encapsulado: TO-220F-3

Aplicaciones Típicas

  • Convertidores de potencia conmutados

  • Corrección activa del factor de potencia (PFC)

  • Fuentes de alimentación de paneles planos (FPD)

  • Fuentes de alimentación ATX

  • Balastos electrónicos para lámparas
