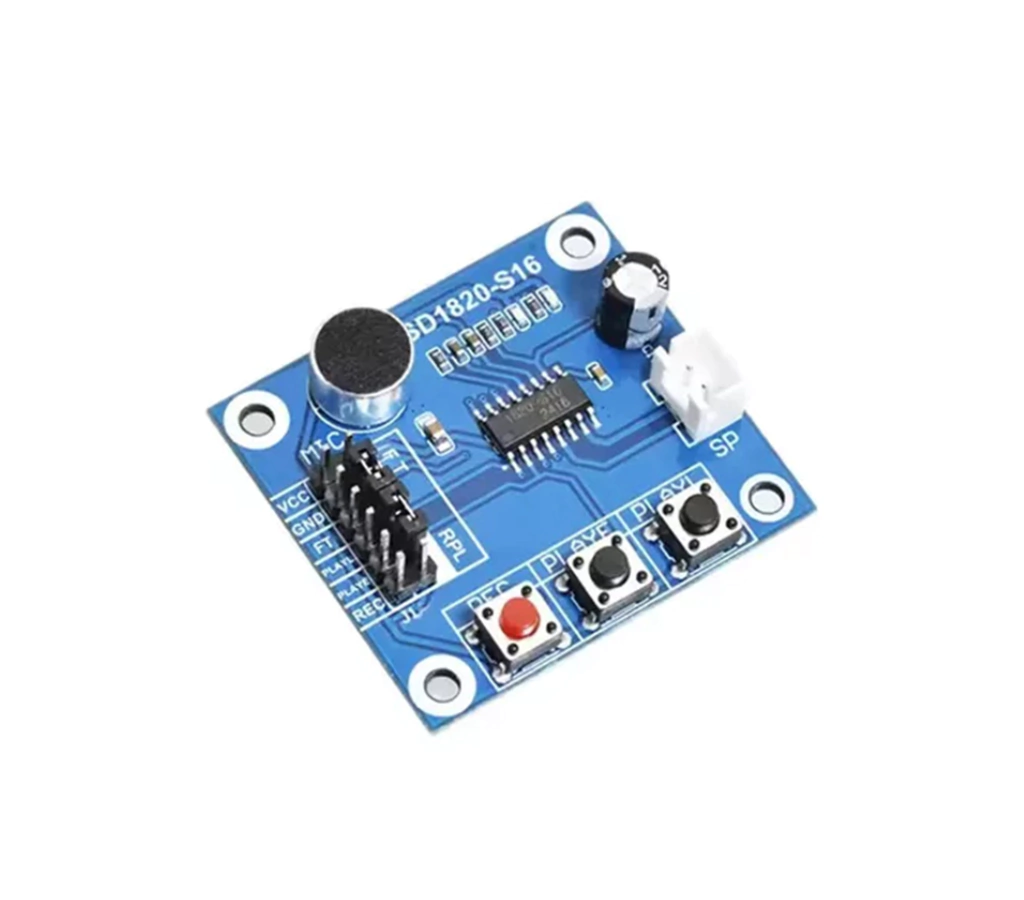

MODULO DE GRABACION Y REPRODUCCION DE SONIDO ISD1820
El Módulo ISD1820 Grabador de Voz incorpora dentro de una placa PCB todos los periféricos necesarios para su funcionamiento. Entre estos periféricos podemos encontrar un micrófono, un altavoz, botones de control, pines de alimentación y entrada de señal. Este módulo puede funcionar utilizando los periféricos incluidos en la placa o en conjunto con microcontrolador como Arduino, NodeMCU (ESP8266), ESP32, PICs, STM32.
El Módulo ISD1820 Grabador de Voz es ideal para proyectos de electrónica que requieren la capacidad de grabar y reproducir mensajes de voz.
ESPECIFICACIÓN Y CARACTERÍSTICAS
- Tipo: Módulo grabador de voz y bocina
- Chip: ISD1820
- Color del PCB: Azul
- Voltaje de funcionamiento: 3V a 5V DC
- Altavoz: 8Ω 0.5 W
- Tiempo de Grabación: 10 segundos (6.4KHz)
- Modos de Control:
- Compatibilidad: Arduino, ESP8266, ESP32, PIC, STM32
- Dimensiones: 43mm x 38.5mm
- Peso: 21g
Incluye
- Bocina de 8ohms a 0.5W
- Cable de 2 vías 20cm para conexión de la bocina hacia el módulo
Documentación y recursos
INFORMACIÓN ADICIONAL
Características:
- 10 segundos de grabación de voz
- Voz natural restaurada de alta calidad
- Se puede utilizar como módulo de propaganda
- Con bucle, reproducción de jog, función de reproducción de un paso
- Control disponible de un solo chip
- Este módulo puede conducir directamente un altavoz pequeño de 8 ohm 0,5 W
Función de los botones:
- REC – Se deja oprimido este botón para grabar el audio, se encenderá el led indicador y se apagara hasta que se complete la grabación del audio. Por defecto el módulo solo puede guardar audio con duración de 10s.
- PLAYE – Oprime una sola vez y reproducirá el audio completamente.
- PLAYL – Dejar oprimido este botón Activado se iniciara el ciclo de reproducción
Función de los pines Header´s:
- FT – Feed Through: este modo permite que el micrófono controle el altavoz directamente.
- P‐E – Señal de entrada para re reproducirá el audio completamente. Puedes mandar la señal desde un microcontrolador.
- P‐L – Señal de entrada para iniciar el ciclo de reproducción. Puedes mandar la señal desde un microcontrolador.
