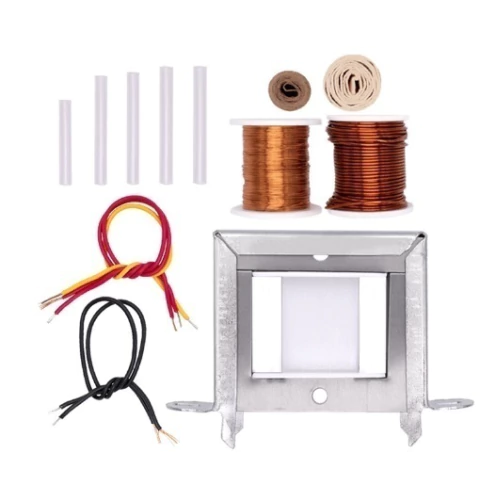

Kit Transformador de 127V a 12VCA 1A es una excelente opción para aprender y practicar electrónica de forma práctica, al permitirte construir tu propio transformador. Incluye todos los componentes necesarios:
- Carrete de ensamble
- Alambre magneto calibres 33AWG y 21AWG
- Papel aislante delgado y grueso
- Cables: 2 negros, 2 rojos y 1 amarillo (todos calibre 22AWG)
- 4 termofit transparentes
- Cubierta protectora del transformador
Es ideal para aplicaciones educativas y perfecto para profesores, estudiantes o entusiastas que deseen aprender principios eléctricos, desarrollar habilidades técnicas y construir su propio transformador desde cero.
Instrucciones de ensamble
- Para embobinado primario, embobine el alambre magneto 33AWG sobre el carrete de ensamble, hasta llegar a 950 vueltas, dejando 5cm. De punta a punta afuera del carrete de ensamble.
- Cubra con el papel aislante delgado, dando dos vueltas al embobinado primario.
- Para el embobinado secundario, embobine el alambre magneto 21AWG sobre el embobinado primario dando las 50 vueltas, sacar una gasa de 5cm para tap central del transformador, continuar embobinando 50 vueltas más, dejando 2 puntas de 5cm, una al principio y una al final fuera del carrete de ensamble.
- Cubra con papel aislante delgado la bobina secundaria.
- Soldé los dos cables negros en cada punta de la bobina primario aislándolos con termofit.
- Soldé los dos cables rojos en la bobina secundaria, uno, en la punta de inicio y el otro en la punta final.
- Después soldé el cable de color amarillo en la gasa de tap central, aislándolos con termofit.
- Aislé la bobina secundaria con papel grueso.
- Ensambla la lámina con forma de «E». De arriba hacia abajo y debajo para arriba hasta llenar el carrete, quedando justo.
- Ensambla la lámina con forma de «I» en medio de las ranuras, quedando parejas en las orillas.
- Por ultimo ensambla el marco o cubierta del transformador
Video tutoriales
¿Cómo funciona un transformador?
Ejemplo de construcción de un transformador eléctrico
