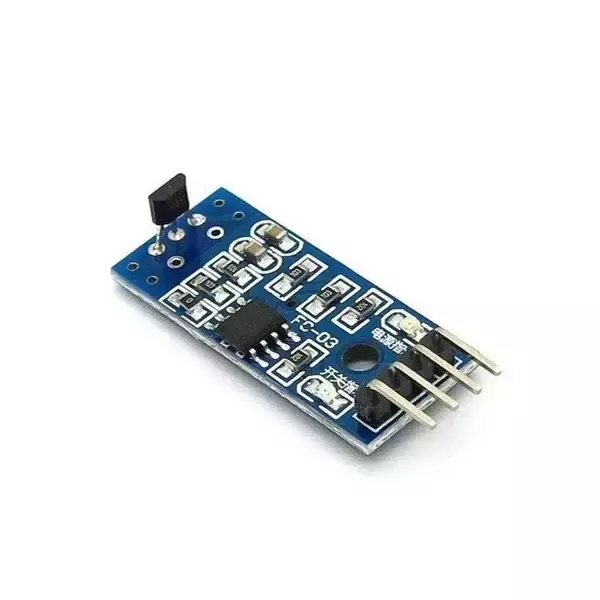

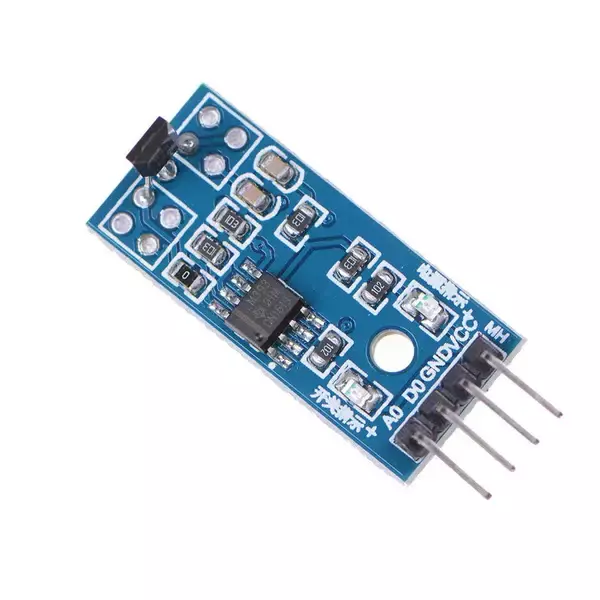

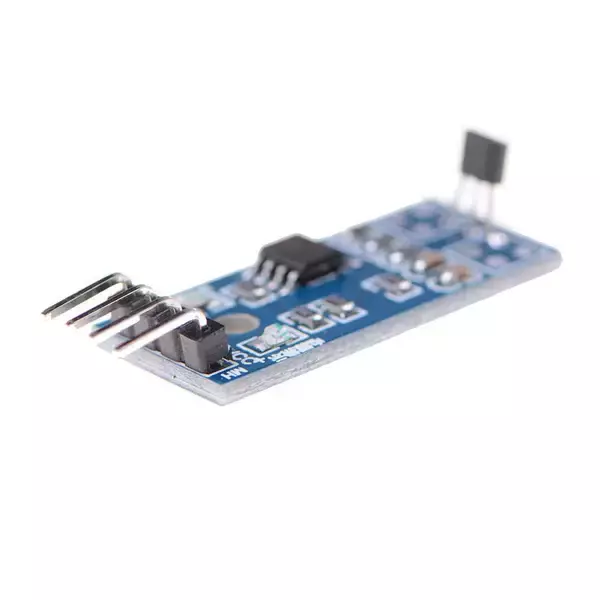

Este interruptor de sensor se puede utilizar para medir la velocidad del motor, detección de posición, detección de campos magnéticos, etc.
Sensor de efecto Hall que se utiliza para detectar campos magnéticos. Los sensores de efecto Hall son dispositivos que convierten la presencia de un campo magnético en una señal eléctrica. Este tipo de sensor tiene una amplia gama de aplicaciones debido a su capacidad para detectar cambios en los campos magnéticos.
• GND: conectar a negativo
• Voltaje de funcionamiento: 3.3 ~ 5v
• DO: salida de la señal digital del módulo, la salida es de bajo nivel cuando detecta campo magnético
• AO: Salida de voltaje en tiempo real de campo
• Hay dos salidas del módulo: 1. AO, salida en tiempo real Hall. 2. DO, la salida de señal hall después de haber sido regulada por el comparador
• Buen rendimiento de temperatura, tiene alta precisión y alta fiabilidad.

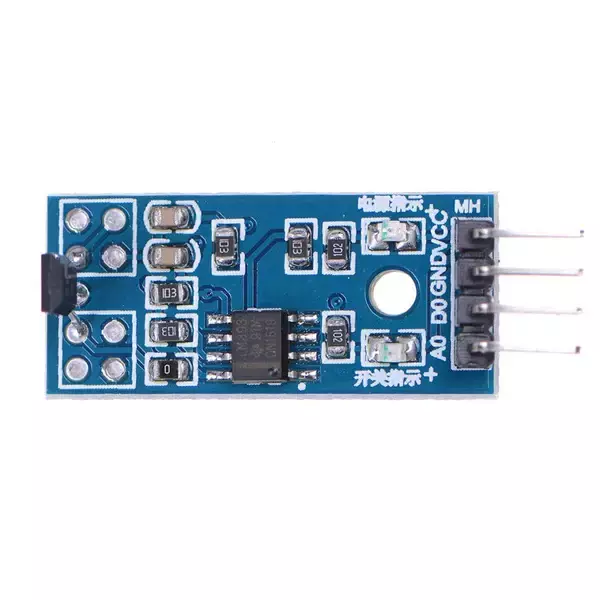

• Instrucciones de cableado: VCC – Potencia positiva, GND – Fuente de alimentación negativa, DO – TTL salida digital, AO – salida analógica (diferentes distancia de salida, diferentes voltajes).
• Cuando el sensor detecta un campo magnético, la salida digital es baja y la luz de señal está encendida; si no se detecta campo magnético, la salida digital es alta y la señal no se enciende.
• Con la señal de salida en tiempo real Hall
• Señal de salida más estable después de ser regulada por el comparador
• Comparador capacidad de salida: 16 mA
• Con el indicador de energía
• Con el indicador de salida del comparador
• Con un agujero de tornillo de montaje 3mm
• Dimensiones: 32mm x 14mm
