CONVERTIDOR DC-DC SALIDA AJUSTABLE(1.25V-35V, 3A), ENTRADA(3.2V40V) LM2596
El LM2596 Regulador Step Down 25W 3A es un dispositivo electrónico que tiene la capacidad de regular o disminuir el voltaje de entrada de un circuito a partir de una fuente de alimentación con un voltaje mayor. Soporta una corriente hasta 3A, voltaje de entrada 4 a 35V y voltaje de salida de 2 a 28V. El voltaje de salida se selecciona mediante un potenciómetro(trimpot) multivuelta.
Características:
- Tipo: Convertidor DC-DC Buck
- Serie: LM2596
- Voltaje de entrada: 4 a 35 V
- Voltaje de salida: 2 a 30 V
- Corriente de Salida: máx. 3A, 2.5A recomendado (usar disipador para corrientes mayores a 2A)
- Potencia de salida: 25 W
- Eficiencia de conversión: 92%
- Frecuencia de Trabajo: 150KHz
- Corto circuito – Protección : Si (hasta 5A)
- Protección limitadora de corriente: Si
- Protección frente a inversión de polaridad: No
- Ripple en la salida: 30mV (máx.) 20M bandwidth
- Temperatura de Funcionamiento: -45°C a +85°C

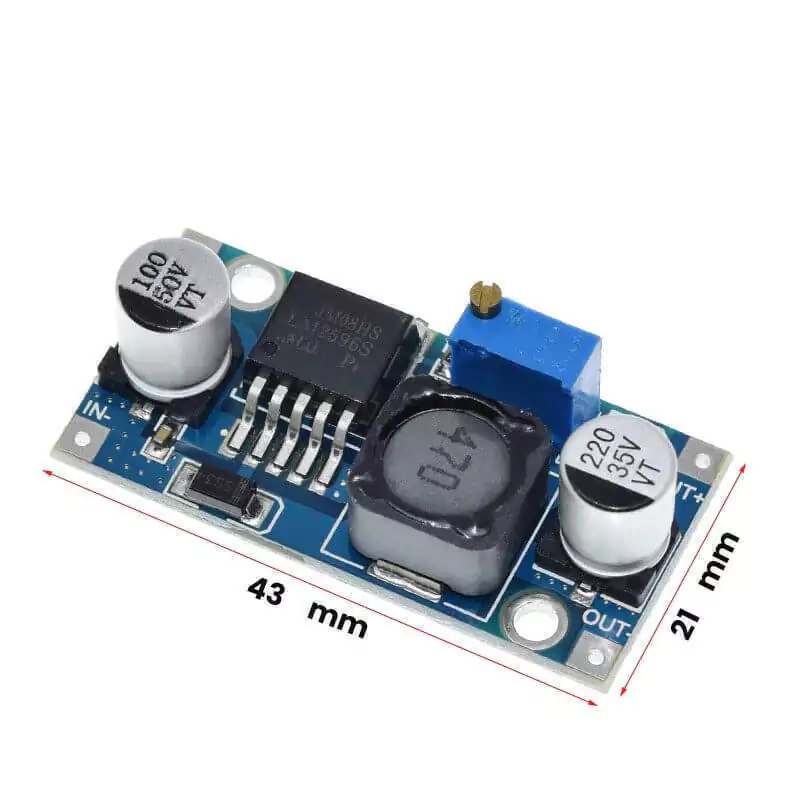

- Dimensiones: 43 mmx 21 mm x 14 mm
- Peso: 11 g
DOCUMENTACIÓN Y RECURSOS
Información técnica: LM2596 DATASHEET
Modelo 3D – Step Down LM2596
