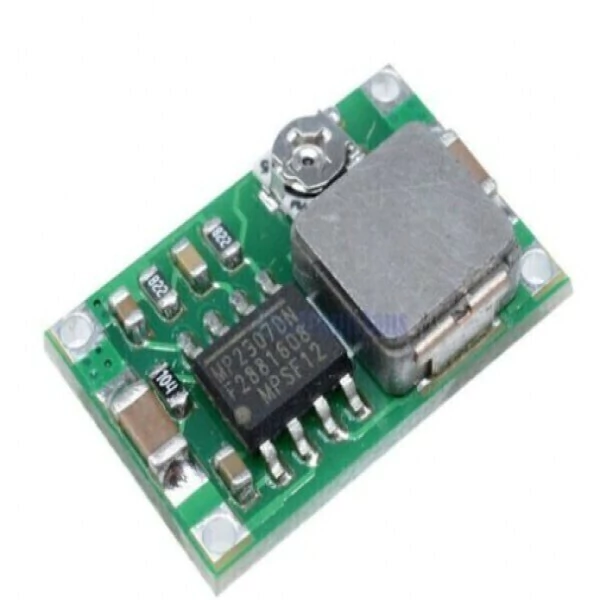

Este convertidor es un dispositivo electrónico de inversión que permite convertir voltajes de entrada entre 4.75V a 18V a una salida desde 1V a 20V, es decir el voltaje de salida siempre será más pequeño que la entrada. Este dispositivo tiene integrado el chip MP2307 que integra MOSFETS de 100 mΩ para proporcionar un máximo de 3A de corriente de carga dependiendo del voltaje de salida.
Este mini convertidor de voltaje es ideal para sistemas de energía distribuida, fuentes de alimentación para FPGA, DSP, ASIC, equipos de red, electrónica o electrodomésticos ecológicos, módulos RC, computadoras portátiles y proyectos de electrónica donde se requiera mantener una potencia constante. Su aplicación más común es como cargador de baterías de polímero de litio de 2s a 5s. Gracias a su pequeño tamaño y fácil conexión, es considerado un dispositivo muy versátil y práctico al momento de utilizarlo.
Voltaje de entrada: 4.75 a 18V
Voltaje de salida: 1 a 20V (Ajustable Salida < Entrada)
Corriente de salida máxima: 3A (Depende del voltaje de salida)
Eficiencia de conversión: 96% (más alta)
Frecuencia de conmutación: 340 KHz
Ondulación de salida: 30 mV (sin carga)
Regulación de la carga: ±0. 5%/li>
Temperatura de Funcionamiento: -40°C a +150 ºC
Dimensiones: 17 mm x 11 mm x 4 mm
Peso: 3 g
Este dispositivo suministra un voltaje de salida menor al voltaje de entrada, puede funcionar con un voltaje de 4.75 hasta 18 V, a una frecuencia de conmutación de 340 KHz y una corriente en la carga de 1.8 A de forma continua y hasta 3 A durante un corto tiempo.
Por ultimo cuenta con un potenciómetro variable que permite ajustar el voltaje de salida requerido en pasos de ± 2.5%, y la diferencia máxima entre el voltaje de salida y el de entrada no debe exceder los 15V. No hay protección contra la polaridad inversa, pero si contra sobrecalentamiento que apaga el módulo cuando alcanza 160 ° C.

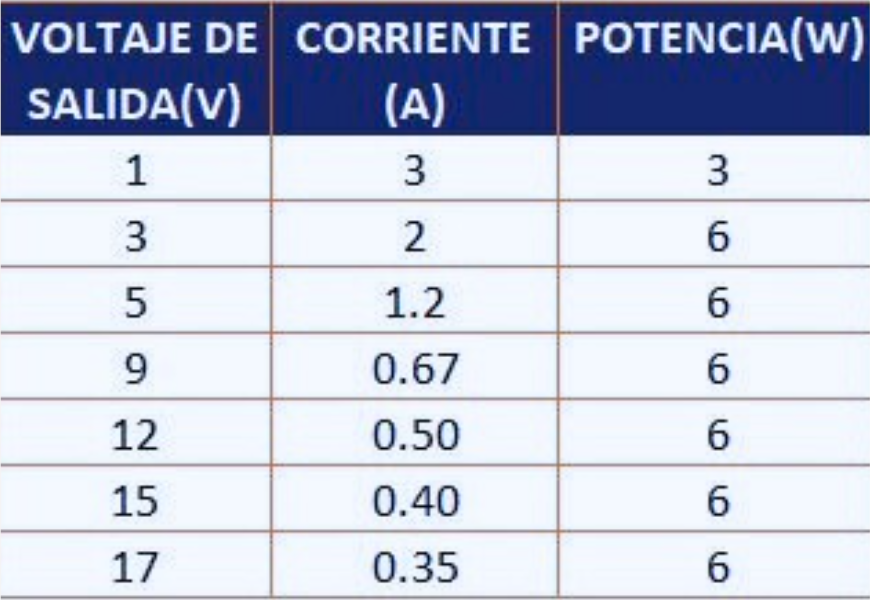

El Buck directamente depende del voltaje de entrada que le sea suministrado, a continuación algunos ejemplos de las salidas de potencia y corriente ideal que se podrían obtener:
*Nota: No se puede utilizar para aumentar el voltaje. El voltaje de salida siempre sera más pequeño que la entrada.
