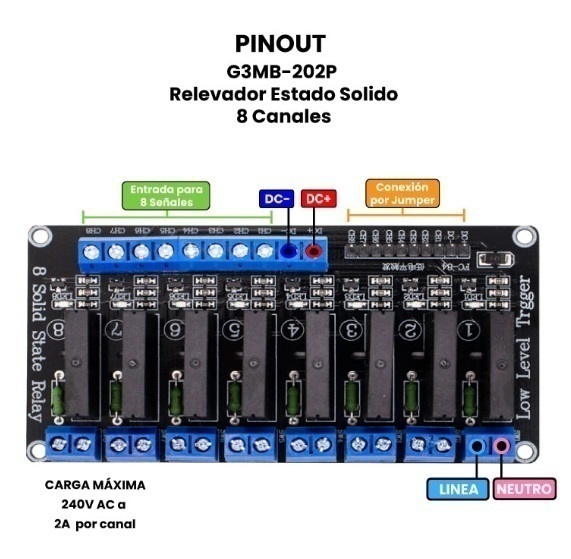

PLACA DE 8 RELAY´S ESTADO SOLIDO (NO MECANICOS) COMPATIBLE CON PIC, ARDUINO, PSOC, ETC... NO DESGASTE, CERO RUIDO ELECTRICO!!!, NO ARCO VOLTAICO, NO MAS MICROCONTROLADORES RESETEADOS.... CORRIENTE DE PASO: 2A, HASTA 250V
Canales: 8
Voltaje:
Entrada: 5 V DC
Salida a la carga : 110 a 240 V AC por canal
Corriente:
Entrada : 160 mA DC
Salida a la carga: 2A por canal
Señal de activación: 0 lógico (0V)
Peso: 73 g
Para usar los módulos de relevadores de estado sólido G3MB-202P (en versiones de 1, 2, 4 u 8 canales), primero es importante entender que estos dispositivos permiten controlar cargas de corriente alterna (AC) —como lámparas, ventiladores o pequeños electrodomésticos— usando señales de bajo voltaje en corriente directa (DC) provenientes de un microcontrolador, como Arduino o ESP32.
Pasos para usar un G3MB-202P:
Conexión de señal (lado de control):
Conecta los pines de señal (IN1, IN2, etc.) del módulo a los pines digitales de la placa de desarrollo.
Conecta el pin VCC del módulo a 5V (o 3.3V si es compatible) de la placa.
Conecta GND del módulo a GND de la placa de desarrollo.
Conexión de carga (lado AC):
Cada canal del módulo tiene dos terminales de tornillo para la carga AC. Uno se conecta a una línea de fase (L) de la red eléctrica y el otro a un terminal del dispositivo que se quiere controlar.
El otro terminal del dispositivo debe conectarse al neutro (N) de la red eléctrica.
Control desde el microcontrolador:
En tu código (por ejemplo, en Arduino), configura el pin correspondiente como salida y actívalo (generalmente con digitalWrite(pin, LOW) para activar, ya que estos módulos suelen ser de activación por nivel bajo).
Seguridad:
Nunca toques el lado AC cuando esté energizado.
Asegúrate de que las conexiones AC estén bien aisladas y, si es posible, utiliza una carcasa protectora.
Usa fusibles o protecciones adicionales según la carga.
Este tipo de módulos es ideal para controlar dispositivos de red doméstica (110V o 220V AC) sin generar ruidos mecánicos, gracias a su tecnología de estado sólido.
Medidas de precaución al usar relevadores de estado solido – PDF
Información sobre relevadores de estado solido – Luis Llamas
Las imágenes son solo de referencia.
