HOJA TECNICA: http://wiki.sunfounder.cc/images/1/1c/4_channel_relay_Schematic.pdf

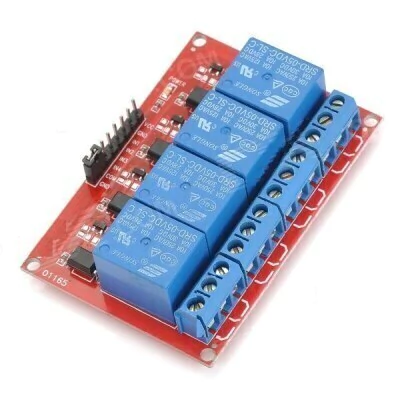

MODULO PLACA 4 RELAYS (BOBINA DE ACTIVACION 5VOLTS), COMPATIBLE CON PIC, ARDUINO, PSOC, ETC... LOS RELAYS SOPORTAN HASTA 250Vac Y 30Vdc. 10 Amp. Max. LAS ENTRADAS ESTAN OPTOACOPLADAS PARA SEGURIDAD DE TU MICROCONTROLADOR. TAMBIEN CONTAMOS CON PLACA DE 8 RELAYS Y CON VOLTAJES DE ACTIVACION DE 12VOLTS.
CARACTERISTICAS:
- Relevador: SDR-05VDC-SL-C
- Voltaje de alimentación (VCC): 5V DC
- Corriente de disparo: 5mA
- Carga
- AC Máxima: 250V / 125V 10A
- DC Máxima: 30V 10A
- Tiempo de acción: 10 ms / 5 ms
- Señal de control TTL
- (IN – Activación) para NO: 0V o LOW hasta 1.2V
- TTL (IN – Desactivación) para NO: Min. 3.3V y Max. 5V
- Leds indicadores de estado: IN1 y IN2 Encienden cuando se activa el rele de lo contrario se encuentran apagados.
- No incorpora led de PWR.
- Incorpora Jumper Switch: JD-VCC – VCC
- Tamaño: 75 mm x 55 mm x 19.3 mm
- Peso:24g
