Existen dos métodos de operación para el sensor: como detector de nivel, o bien, como detector de lluvia.
Para usarlo como detector de nivel se tiene que posicionar de manera que las líneas paralelas del sensor estén perpendiculares al nivel de agua del dispositivo, el sensor mide la cantidad de agua mediante pistas de estaño expuestas con el fin de determinar el nivel del agua.
Para usarlocomo detector de lluvia se coloca horizontalmente de manera que lluvia caiga sobre el sensor.
Controlar el agua en un deposito.
Como sensor de alarma para detectar fugas de agua.
En sistemas de detección de lluvia.
Dimensiones del producto: 62 mm x 20 mm X 8 mm
Voltaje de funcionamiento: 3V – 5V DC
Corriente de funcionamiento:< 20 mA
Área de detección: 40 mm x 16 mm
Temperatura de trabajo: 10°C – 30°C
Humedad: 10% – 90%
Resolución:10 bits, devolviendo enteros entre 0 y 1023.
Tipo: analógico
Peso: 5 g
Recordar que solo es para uso de líquidos no conductores, ya que podrías ocasionar un corto circuito.
Adicional solo sumergir al liquido no mas allá de la parte del sensor, ya que si llega a tocar el liquido la zona donde se encuentran los pines y/o transistor y resistencias , también podría dañar el sensor.

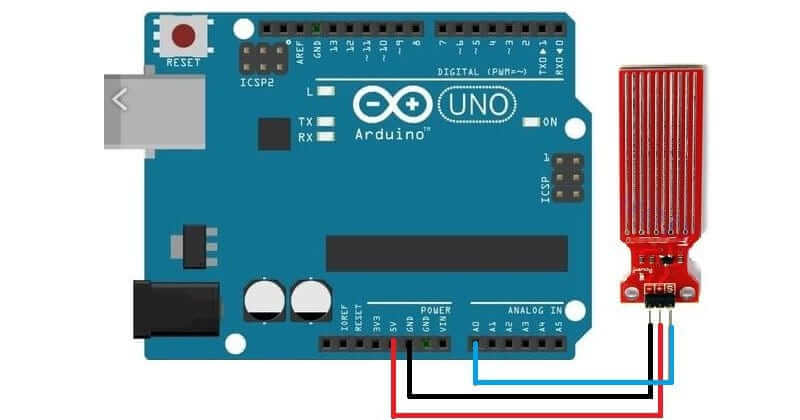

Este sensor es compatible con la mayoría de las placas de desarrollo y/o microcontroladores , propondremos la conexión para Arduino en donde se conectaran GND correspondientes, el voltaje de alimentación (5V) de Arduino al sensor y finalmente un puerto analógico (A0) con el sensor (S).A continuación una imagen señalando lo descrito:
