El Mini Módulo Step Up (Elevador de Voltaje DC-DC) es un pequeño dispositivo electrónico que convierte un voltaje de entrada bajo en un voltaje de salida más alto sin necesidad de fuentes externas adicionales. Funciona mediante un circuito de conmutación que almacena energía temporalmente en un inductor y la libera a un voltaje superior a través de un diodo y un condensador de salida, regulando así el voltaje de manera estable. Es un módulo multifunción de 1.5A y 6W de potencia de salida, para obtener un voltaje de salida mayor desde los 5V/8V/9V/12V.
El Mini Módulo Step Up se utiliza principalmente en proyectos donde la fuente de alimentación es de bajo voltaje pero se requiere un voltaje más alto y estable. Sus aplicaciones incluyen alimentar microcontroladores como Arduino, ESP32 o Raspberry Pi desde baterías portátiles, encender tiras de LEDs o luces pequeñas, proyectos de IoT que funcionan con pilas o baterías recargables, y dispositivos portátiles o cargadores DIY. También es útil en prototipos electrónicos donde se necesita convertir voltajes de baterías para mantener la eficiencia y estabilidad del circuito.
Tipo: Step Up.
Voltaje:
Entrada (IN): 2.5 V A 5 VDC.
Salida (OUT): 12 V, se puede ajustar para definir 5 V, 8 V o 9 V.
Corriente:
Entrada: Recomendable 1 A como máximo 1.5 A no superar esta corriente, ya que se dañara el módulo.
Salida: Máximo 1.5 A.
Potencia de salida: Máximo 6 W.
Corriente máxima de salida: 1 A – 1.5 A (dependiendo del módulo y voltaje).
Eficiencia: 80 % – 90 %.
Temperatura de operación: −40 °C a 85 °C.
Led indicador para voltaje de salida.
Dimensiones: 22 mm x 11 mm x 36 mm.
Peso: 2 g.

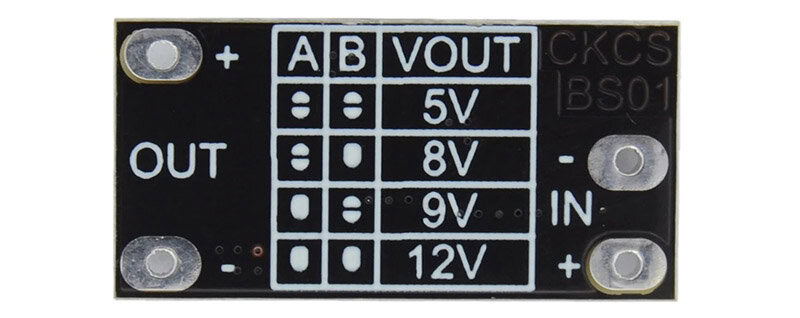

Este módulo ya viene configurado para que el voltaje de salida sea de 12 V, puede ser configurado a otro voltaje de salida soldando los puentes que están marcados como A y B, cómo se muestra en la siguiente tabla que se encuentra en la parte trasera del módulo.
