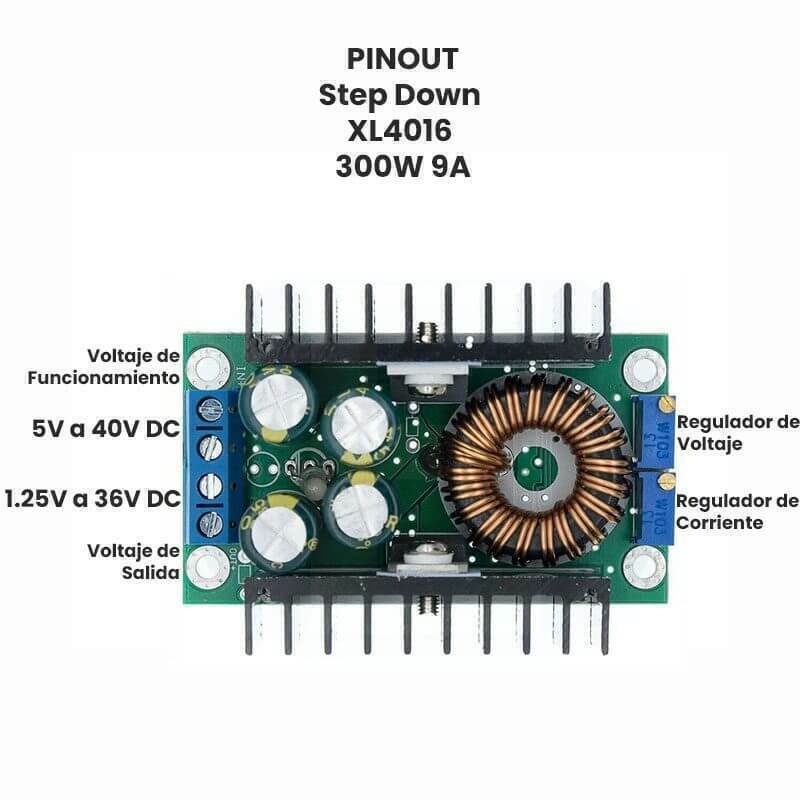

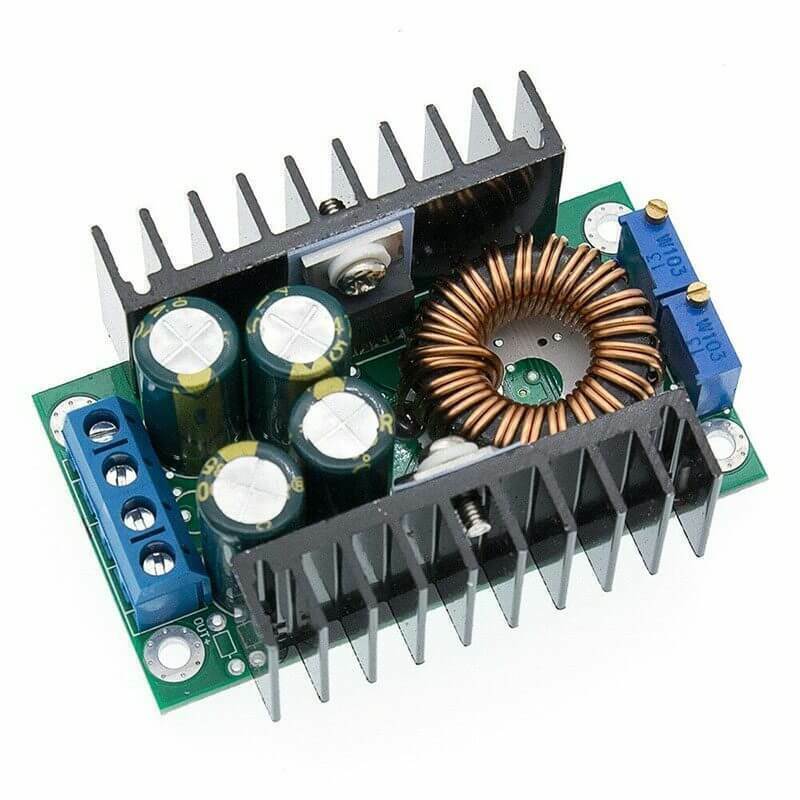

XL4016 MODULO STEP DOWN 300W 9A

El XL4016 Modulo Regulador Step Down 300W 9A es un regulador de voltaje de tipo conmutado reductor (Step-Down o Buck) obteniendo un voltaje de salida entre 1.25V a 36V y capaz de manejar una carga hasta de 9A, cuando se emplee para una corriente superior a 5A es recomendable adicionar ventilador. El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación.

Cuenta con protección limitadora de corriente, de sobre-temperatura (apangando el sistema) y corto circuito (hasta 12A); no cuenta con protección frente a inversión de polaridad.

Útil para obtener un voltaje regulado a partir de una fuente con un voltaje mayor obteniendo una  alta eficiencia de conversión, excelente regulación de línea y bajo voltaje de rizado para control de led de potencia, juguetes, motores, carga de baterías (6V, 12V, 14V, 24V), sistema de alimentación regulada.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Serie: Modulo XL4016

• Voltaje

  • Funcionamiento: 5V a 40V DC

  • Salida: 1.25V a 36V DC (Ajustable con potenciómetro)

• Corriente:

  • Salida máxima: 9A (Ajustable con potenciómetro)

  • Sin carga: 25mA típico

• Eficiencia de conversión: 95%:

• Potencia:

  • De disipación: hasta 200W

  • De salida Máxima: 300W

• Frecuencia: 180 KHz constante

• Rizado: 2% (máx.) 20M-bandwidth

• Temperatura de trabajo: -55 ° C a +150 ° C

• Dimensiones: 65 mm x 48 mm x 24 mm
