Este modelo solo es para cargar una batería y tiene 3 salidas de voltaje de 3.3V y 3 salidas de 5V.
Este módulo incluye un puerto USB de tipo A hembra que funciona como salida de voltaje de 5V DC y un conector micro USB tipo hembra como entrada para alimentar las baterías.
Estos módulos son ideales para tener una fuente de alimentación portátil para diferentes proyectos electrónicos. Ya sea proyectos con ESP32, Arduino, Raspberry Pi, entre otros que trabajen con 5V o 3.3V DC. También son ideales para hacer tu propia power bank.
*Nota: Tener cuidado al ingresar las baterías 18650 al los Shields ya que si conectas las baterías invertidas se dañará el circuito de carga, verifica la polaridad de la batería con un multímetro y después insértala como indica la polaridad del Shield.
Modelo: 18650 Shield V3
Color de PCB: Negro
(Puede variar)Ranuras para baterías: 1 batería 18650
Voltaje de entrada: Puerto Micro USB 5V
Voltaje de salida:
USB tipo A: 5V
3 pines: 3.3V
3 pines: 5V
Corriente de carga Micro USB: 600mA – 800mA
Corriente de salida (Dependiendo de la corriente de la batería):
Máximo pines 5V: 1.5A
Máximo pines 3V: 1A
Recomendado USB tipo A: 250mA
Indicadores LED:
L1: Verde o azul, significa carga completa
L2: Rojo, significa cargando
Protección de la batería:
Sobrecarga
Descarga excesiva
Incorpora interruptor para control de salida del puerto USB tipo A
Dimensiones: 106 mm x 30 mm x 20.5 mm (LxWxH)
Peso: 5g
El módulo 18650 Shield V3 es un porta batería diseñado específicamente para alimentar circuitos electrónicos y cargar baterías cilíndricas tipo 18650 de forma eficiente. Requiere una entrada de 5V y una corriente de entre 600 a 800 mA para operar correctamente.
Este módulo cuenta con un porta pilas que permite insertar y retirar la batería de forma rápida y segura. Dispone de pines de salida de voltaje de 3.3V y 5V, ideales para alimentar otros dispositivos. En estos pines puedes soldar headers tipo macho para facilitar las conexiones en tus proyectos.
Además, incluye un conector USB tipo A hembra, que permite la conexión de cables USB (como USB A macho a MicroUSB macho), lo cual facilita el suministro de voltaje a placas de desarrollo como el ESP32 en cualquiera de sus versiones (30 o 38 pines), así como a otros dispositivos con entrada USB.
Puede ser que si conectas tu batería y los shields no te entregan voltaje es porque entraron en modo de bloqueo, primero verifica que la batería esté conectada correctamente, que no tengas un cortocircuito o que el shield no esté quemado, si todo esta bien es posible que el shield haya entrado en este modo, solo debes poner a cargar la batería por un par de segundos y de nuevo el dispositivo volverá a operar con normalidad.

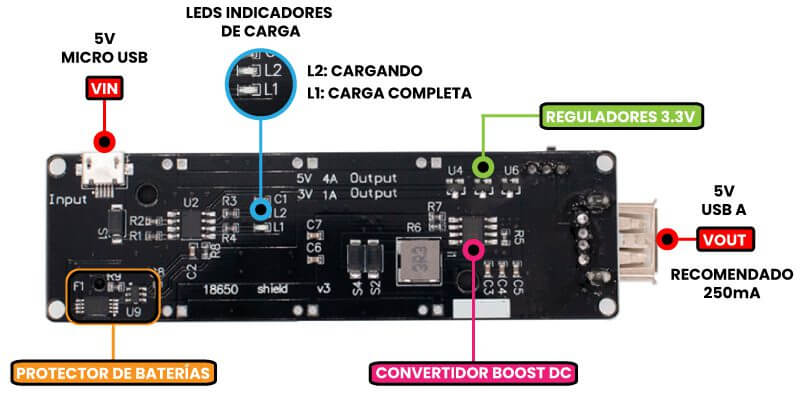

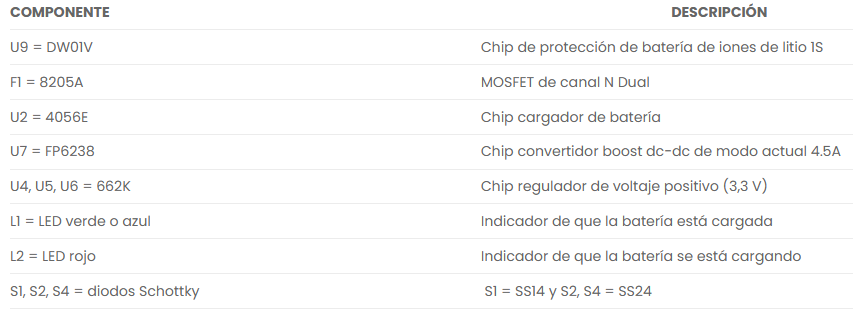

Sistema: Incorpora un circuito de carga (4056E) con protección de batería (DW01V y 8205A), un convertidor Boost DC-DC, (FP6238) y reguladores de voltaje para alimentar placas electrónicas ya sea mediante los pines de voltaje de salida a 3.3V, 5V y mediante el conector USB.
Funcionamiento: es muy simple, para cargar la batería debes conectarla CON LA POLARIDAD CORRECTA ya que si no lo haces, puedes dañar el shield, conecta un cable micro USB al conector del shield y a una fuente de alimentación de 5V, si no hay batería conectada y el cable esta conectado, los dos Leds indicadores se mantendrán encendidos, si la batería está conectada y está descargada, el Led L2 encenderá hasta que se complete la carga de la batería y encienda L1.
Alimentación a circuitos externos: Conecta el circuito a las salidas de voltaje, si requieres usar el puerto USB de salida, tienes que activar el switch del shield y ponerlo en «ON» para que el modulo active esa salida. Puede ser que si la corriente de la carga es muy alta, el shield entre en modo de protección y tire el voltaje.
La serigrafía de la PCB puede indicar otros valores de voltaje
El calentamiento en el MOSFET de canal N Dual es normal, para evitar el calentamiento te recomendamos usar un disipador.
