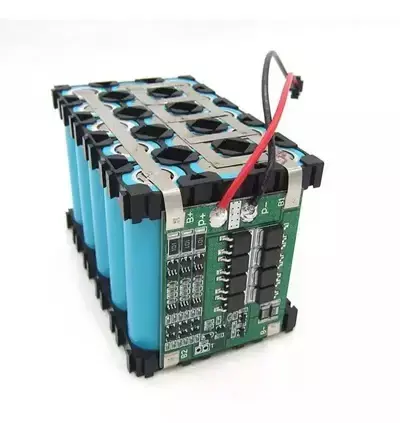

Este módulo BMS (Battery Management System) está diseñado para la correcta carga y descarga de paquetes de 3 baterías de litio, ya sea en formato 18650 o 26650. Es ideal para proteger tu batería de sobrecargas, sobredescargas, cortocircuitos y para mantener un equilibrio entre las celdas, lo que prolonga la vida útil del paquete.
El BMS soporta hasta 25A de corriente de protección, haciéndolo perfecto para proyectos que requieren buena capacidad de entrega de corriente con seguridad. Además, es una excelente opción si estás armando tu propio paquete de baterías para aplicaciones como sistemas portátiles, vehículos eléctricos pequeños, o proyectos DIY.
Baterías compatibles: 18650 o 26650
Protección de temperatura: SÍ
Desconectar proteger: SÍ
Protección contra escasez: SÍ
Retardo de escasez: 100 – 600μS
La escasez protege la recuperación: SÍ
Corriente de carga: 25A
Descarga de corriente: 25A
Dimensiones: 54.66mm x 17.98mm x 4 mm
Voltaje de Carga: 12.6 V
Voltaje de carga completa: 4.23 – 4.28V
Protección batería sobre-descarga de tensión: 2.72 – 2.88V
Voltaje de protección de sobrecarga de celda única: 4.23 – 4.28V
Corriente de protección de sobrecarga: 60A
Voltaje de recuperación de protección de sobrecarga de celda única: 4.08 – 4.18
Retardo de protección de sobrecarga: 0,5 – 1,5 S
Voltaje de protección de sobredescarga de celda única: 2,72 – 2,88 V
Voltaje de recuperación de protección de sobredescarga de celda única: 2.9 – 3.1V
Corriente de protección contra sobredescarga: 60A
Retardo de protección contra sobredescarga: 0,5 – 1,5 S
Después de activar la protección contra cortocircuito, es capaz de restablecerse automáticamente, es decir, no es necesario conectar la carga para restaurar el trabajo (como se hace, en otros controladores similares)
Adecuar con un termostato la protección por disipación de la temperatura.
Para activar el circuito necesitas conectar el cargador.
Se recomienda montar sobre un disipador de calor, para aprovechar las características del producto.
La línea B y C debe conectarse con cables gruesos y asegurarse de que las almohadillas están soldadas correctamente con los terminales positivos y negativos del equipo correspondiente.
Esta placa protectora no se puede utilizar para baterías de fosfato de hierro de litio. La placa de protección de batería de litio está estrictamente prohibido ser utilizada en serie.
Antes de instalar la placa de protección, la batería debe coincidir bien (la diferencia de voltaje entre cada batería no es superior a 0,05 V, la resistencia interna no es superior a 5 mΩ, la diferencia de la capacitancia es inferior a 30 mAh), cuanto mejor es la consistencia de la batería, mayor duración de la batería, y el mejor rendimiento de la placa de protección.
