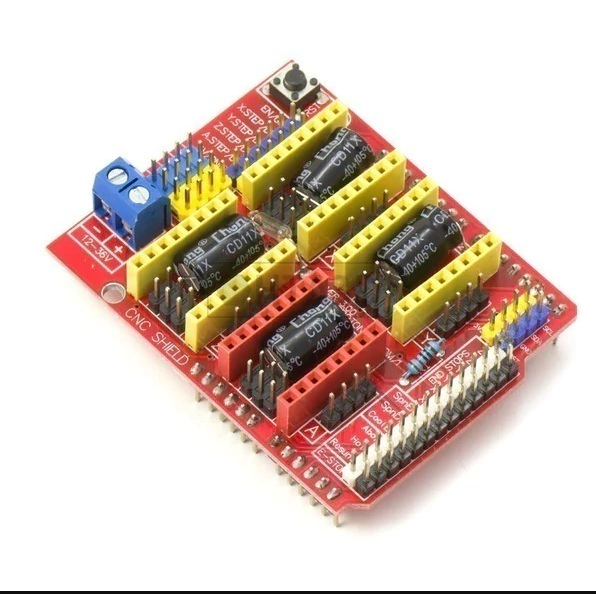

La CNC Shield es una pequeña placa que permite controlar hasta 4 motores paso a paso fácilmente con Arduino gracias a su formato shield.
Con esta placa podrás disponer de un sistema completo para montar tu propia máquina CNC, cortadora láser o cualquier otro sistema que necesite un control preciso con motores paso a paso.
| ESPECIFICACIONES TÉCNICAS | • Alimentación: 12 ~ 36 VDC • Compatible con GRBL 0.8 c. (Fimware Open Source para Arduino que convierte G-code a instrucciones para motores PAP) • Soporte para 4 ejes (X, Y, Z , A) • 2 conexiones para finales de carrera para cada eje (6 en total) • Salida "Spindle enable" y "direction" • Salida "Coolant enable" • Compatible con Pololu A4988 y DRV8825 • Jumpers para control de micro - stepping (Los controladores como el DRV8825 soportan hasta 1 / 32 para más precisión) • Los motores pueden ser conectados con bornes tipo Molex de 4 pines • Soporta 4 controladores de potencia A4988 (no incluidos) • Dispone de todas las conexiones necesarias para conectar interruptores de final de carrera, salidas de relé y diversos sensores. • Compatible con el firmware de control GRBL y puede ser utilizada con cualquier modelo de Arduino (aunque se recomienda utilizar un modelo del tipo Arduino UNO o Arduino Leonardo) |
| CARACTERÍSTICAS | • Peso: 35 g • Dimensiones: 6.9 cm X 5.3 cm X 1.9 cm |
