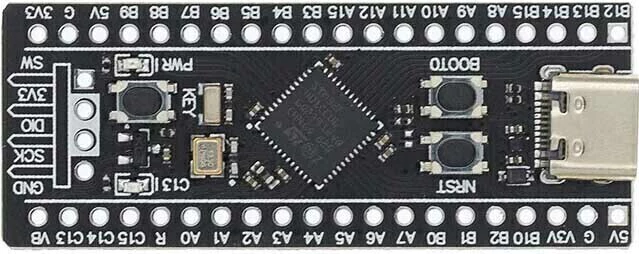

La Tarjeta de desarrollo STM32F401, es ideal para realizar proyectos sobre el microcontrolador STM32.

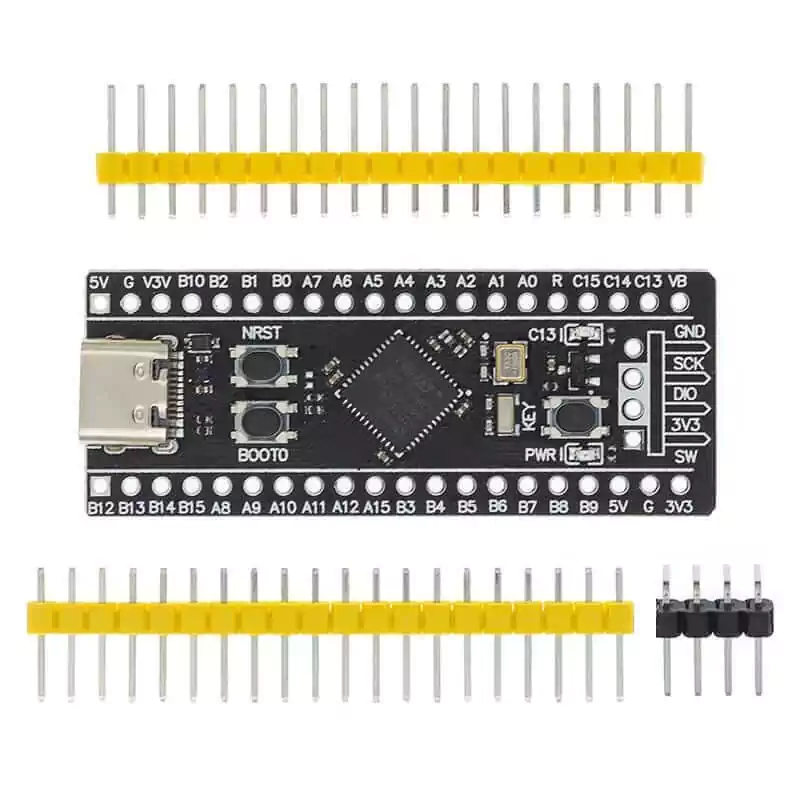

La Tarjeta de desarrollo STM32F401 viene con terminales header´s macho – macho que podrás soldar tu mismo para tener acceso rápido a los pines del microcontrolador así como conexión rápida del programador ST-LINK, este programador es muy importante ya que permite programar y establecer comunicación con estas tarjetas, este programador no se incluye pero los podrás adquirir en el siguiente enlace:
Modelo: Black Pill V2.0
Chip principal: STM32F401CEU6
Núcleo: Cortex-M4
Memoria Flash: 256K
SRAM: 96K
Max. Velocidad de reloj: 84 MHz
USB tipo C
Alimentación de voltaje:
Cualquier pin + 3.3V: (+ 3.3V)
Cualquier pin + 5V: (+ 5V)
Conector USB C: (+ 5V)
Led indicador: PC13
Led de encendido: Power LED
Botones:
NRST
BOOT0
KEY
Software de programación: Flymcu o CubeProg
Dimensiones: 20.78mm x 52.81mm
Color del PCB: Negro
Peso: 4g
Advertencia: Los pines + 5V en esta placa están conectados directamente al pin + 5V del conector USB. No hay protección en su lugar, no realizar conexiones inversas. No alimente esta placa a través del USB y una fuente de alimentación externa al mismo tiempo, esto evitara dañar la placa.
El puerto USB C solo es para alimentación, no se puede usar para programar.
Schematic: STM32F401
